Ремонтная прокладка ГБЦ нужна для компенсации изменений размеров двигателя после механической обработки, если такой способ ремонта предусмотрен для конкретного мотора. Чаще вопрос о ее установке возникает после шлифовки головки блока цилиндров. Но покупать прокладку потолще только потому, что двигатель ремонтировали, не стоит: сначала нужно выяснить, какие размеры изменились и что допускает производитель.

Что означает ремонтная толщина прокладки

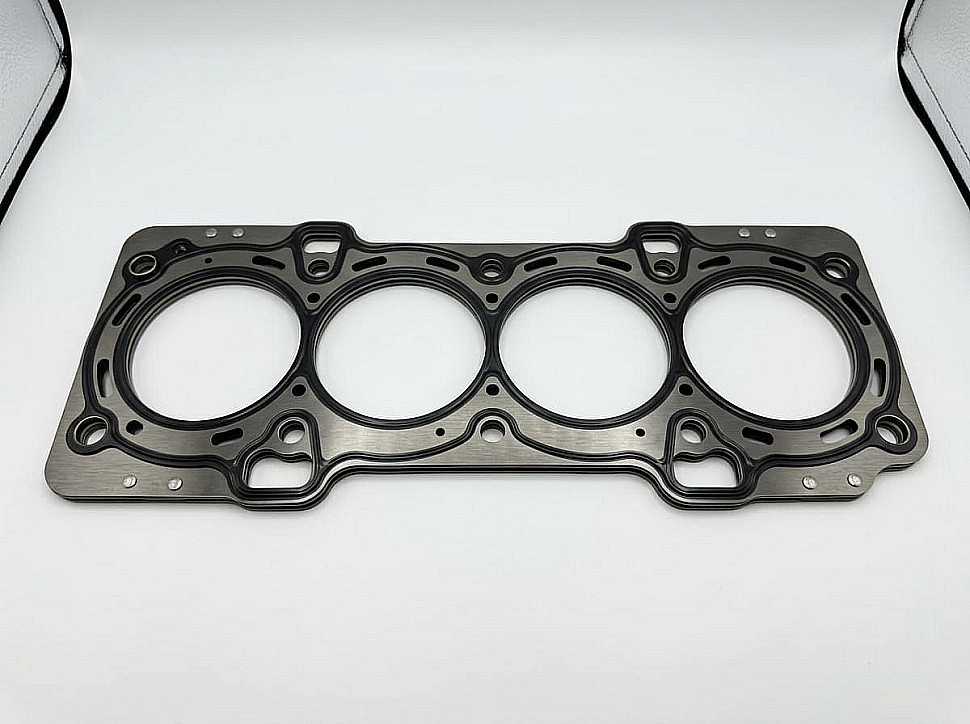

Прокладка стоит между головкой и блоком цилиндров. Она удерживает газы в камерах сгорания и герметизирует каналы, по которым проходят масло и охлаждающая жидкость. Ремонтное исполнение выполняет ту же работу, но отличается от стандартного увеличенной толщиной, рассчитанной на определенные условия ремонта.

Зачем нужны дополнительные доли миллиметра? При шлифовке с поверхности головки снимают слой металла, чтобы восстановить ровную плоскость. У бензинового двигателя с камерой сгорания в головке это уменьшает пространство над поршнем и повышает степень сжатия — то есть смесь сжимается сильнее, чем до обработки. Предусмотренная для такого ремонта прокладка помогает компенсировать изменение.

При этом слово «ремонтная» не означает «усиленная» или «более надежная». Толстая прокладка не становится универсальной заменой стандартной и не нужна каждому двигателю с большим пробегом. Ее задача — обеспечить требуемые размеры после конкретного ремонта, а не добавить запас прочности.

После какой обработки она действительно нужна

Типичный случай — головку пришлось шлифовать после перегрева или из-за повреждений поверхности. Однако сначала мастер должен проверить ее состояние и определить, допускается ли обработка вообще. Увеличенная прокладка не отменяет ограничений по минимальной высоте головки и другим размерам двигателя.

Если обработка разрешена, дальше проверяют, предусмотрена ли компенсация ремонтной прокладкой. Для некоторых моторов существуют отдельные исполнения увеличенной толщины. У других порядок ремонта отличается, поэтому сам по себе факт шлифовки еще не означает, что стандартную прокладку нужно заменить более толстой.

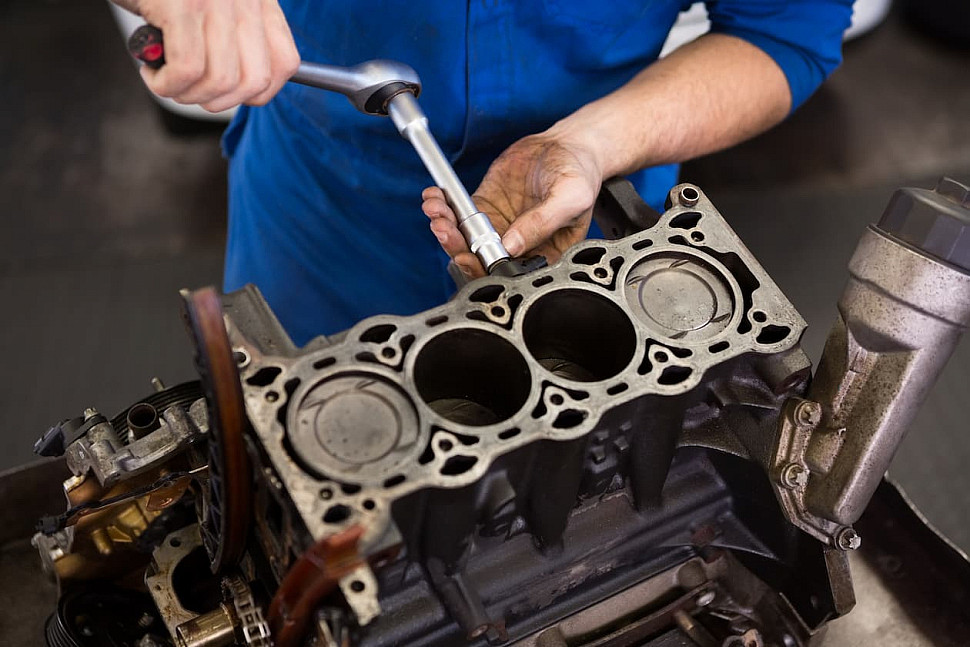

Обработка блока цилиндров тоже может повлиять на подбор. Если с его верхней плоскости сняли металл, положение поршней относительно этой плоскости меняется. Поэтому при ремонте и головки, и блока нельзя учитывать только одну обработанную поверхность: решение принимают по результатам измерений всего узла.

Отдельного внимания требуют двигатели со сменными гильзами — вставками, внутри которых движутся поршни. У таких моторов проверяют, насколько гильзы выступают над блоком. Если гильза просела или повреждено ее посадочное место, увеличенная прокладка ГБЦ эту неисправность не устранит.

Почему толщину нельзя выбирать с запасом

Толщина прокладки ГБЦ влияет на объем пространства над поршнем и рабочие зазоры. Слишком тонкое исполнение может чрезмерно уменьшить эти зазоры, а слишком толстое — изменить степень сжатия и условия сгорания топлива. Поэтому принцип «возьму потолще, чтобы наверняка» здесь не работает.

Рассмотрим условный пример. Стандартная прокладка имеет установочную толщину 1,20 мм, а при разрешенной обработке головки сняли 0,20 мм. Если для этого двигателя предусмотрена прямая компенсация снятого слоя, соответствующее ремонтное исполнение может иметь толщину 1,40 мм. Это объясняет принцип, но не дает универсальной формулы для любого мотора.

Прокладки ГБЦ для многих дизелей подбирают иначе — по выступанию поршней над плоскостью блока. Мастер измеряет, насколько высоко каждый поршень поднимается в верхней точке хода, и сопоставляет результаты с таблицей для двигателя. В таких конструкциях несколько толщин могут применяться уже при заводской сборке, поэтому самая толстая прокладка не обязательно является ремонтной.

Размерную группу обозначают отверстиями или насечками на краю детали. Но одинаковое количество меток у прокладок для разных двигателей не означает одинаковую толщину. Старую маркировку полезно записать, однако после ремонта поршневой группы или обработки блока ее нужно сверять с новыми измерениями, а не копировать автоматически.

Что выяснить перед покупкой прокладки

Начните с точной модели и модификации двигателя. Названия автомобиля, трактора или грузовика недостаточно: на одну технику могли устанавливать разные моторы. Каталожный номер старой прокладки поможет сузить поиск, но после механической обработки может потребоваться другое исполнение.

Чтобы подбор не превратился в угадывание, подготовьте несколько сведений:

• Точное обозначение двигателя и номер подходящей по каталогу прокладки
• Данные о ремонте: обрабатывали головку, блок или обе поверхности, сколько металла сняли
• Маркировку старой детали, включая метки толщины, если они есть
• Результаты измерений, по которым для этого двигателя выбирают прокладку, например выступание поршней
• Указания по допустимой обработке и применению ремонтной толщины

Если ремонт выполняла мастерская, попросите сохранить эти данные в заказ-наряде или карте измерений. Фраза «головку немного шлифанули» не помогает выбрать деталь, потому что не сообщает ни величину обработки, ни оставшуюся высоту головки. Конкретные размеры позволяют проверить, соответствует ли выбранная прокладка выполненному ремонту.

При сравнении характеристик уточняйте, какая толщина указана: до установки или после обжатия. Для расчетных зазоров двигателя необходим установочный размер, а простое измерение снятой старой прокладки не заменяет подбор по документации. Также должны соответствовать диаметр отверстий под цилиндры, расположение каналов и конструкция уплотнения.

Что ремонтная прокладка не сможет исправить

Ремонтная прокладка не выравнивает кривую головку, не закрывает трещины и не исправляет глубокие повреждения поверхности. Даже подходящая толщина не обеспечит герметичность, если детали прижимаются неравномерно. Перед сборкой проверяют плоскостность, качество обработки и состояние поверхностей, между которыми будет зажата прокладка.

Особенно внимательно нужно относиться к замене одного типа прокладки другим. Например, многослойная стальная конструкция предъявляет свои требования к обработке поверхности. Если деталь подходит по контуру и толщине, это еще не подтверждает, что ее можно установить вместо прежней без дополнительных проверок.

Повторные проблемы возникают из-за ошибок, не связанных с выбором ремонтного размера:

• Не устранили причину перегрева, из-за которой повредилась предыдущая прокладка
• Нанесли дополнительный герметик, хотя изготовитель этого не предусматривает
• Нарушили последовательность, момент затяжки или требуемые углы доворота болтов
• Повторно использовали крепеж, который по требованиям производителя подлежит замене

Прокладка ГБЦ после шлифовки не требует затяжки «посильнее». Крепеж затягивают по процедуре для конкретного двигателя, а необходимость замены болтов проверяют до сборки. Дополнительное усилие не компенсирует ошибку в толщине и может привести к повреждению деталей.
