Какие прокладки есть в двигателе автомобиля

Двигатель состоит из множества деталей, соединённых с высокой точностью. Между ними устанавливают прокладки, которые удерживают масло, антифриз и газы внутри предусмотренных каналов. От состояния этих небольших элементов зависит герметичность агрегата, стабильная температура и ресурс дорогостоящих узлов.

Прокладки отличаются материалом, формой и условиями работы. Одни контактируют с горячими выхлопными газами, другие постоянно соприкасаются с маслом, а третьи герметизируют систему охлаждения. Поэтому одинаковой детали для всех соединений двигателя не существует.

Зачем двигателю нужны прокладки

Металлические поверхности блока цилиндров, головки блока и крышек выглядят ровными, однако даже после обработки на них остаются микронеровности. Прокладка компенсирует предусмотренные конструкцией микронеровности и создаёт плотное соединение. Благодаря этому рабочие среды движутся по своим каналам и не выходят наружу. Она не способна исправить коробление, трещины и глубокие повреждения сопрягаемых плоскостей.

В двигателе одновременно действуют высокая температура, давление, вибрация и химически активные жидкости. Уплотнения должны сохранять свои свойства в таких условиях, не разрушаться от антифриза и масла, а также выдерживать многократные циклы нагрева и охлаждения. Материал выбирают с учётом конкретного места установки и требований производителя двигателя.

Главные прокладки двигателя

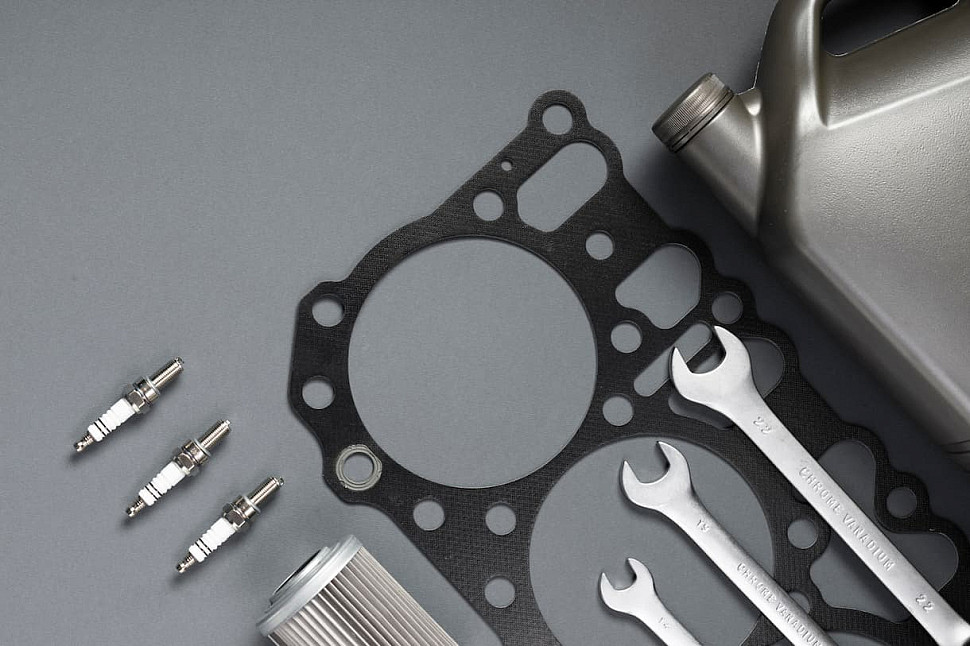

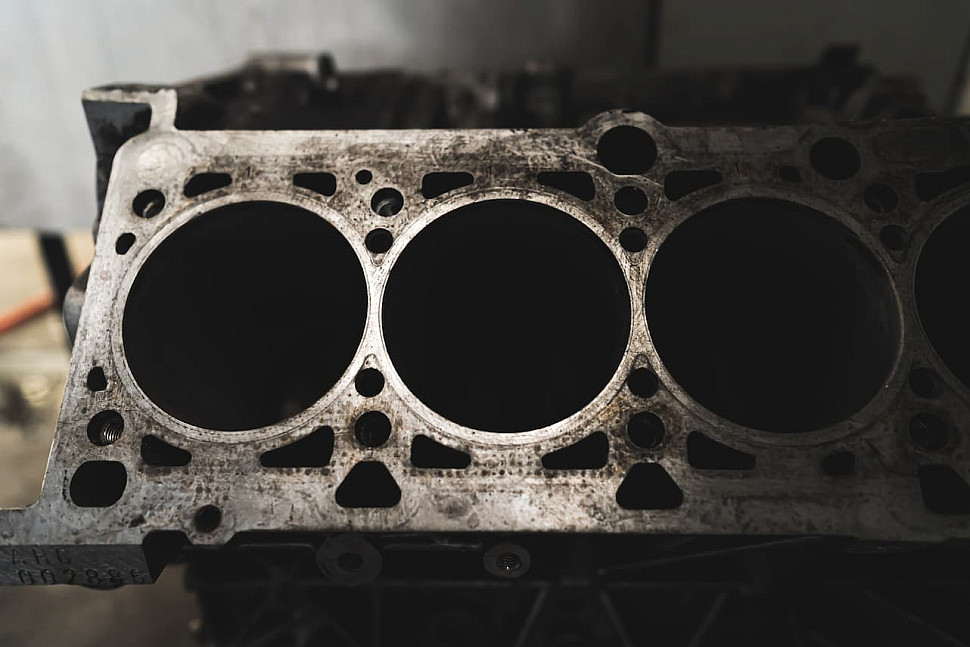

Самая известная деталь в этой группе — прокладка головки блока цилиндров. Она располагается между блоком цилиндров и ГБЦ, герметизирует камеры сгорания, каналы системы охлаждения и масляные магистрали. Нарушение её герметичности может привести к снижению компрессии, перегреву, попаданию газов в антифриз или смешиванию технических жидкостей.

Прокладка клапанной крышки находится в верхней части мотора и препятствует выходу масла из зоны газораспределительного механизма. При её износе на двигателе появляются масляные следы, а масло может попадать на выпускной коллектор и вызывать запах после прогрева. Обычно такую прокладку меняют при обнаружении течи, деформации или потери эластичности.

К числу основных уплотнений также относятся:

• Прокладка поддона картера, удерживающая моторное масло в нижней части двигателя.
• Прокладки впускного коллектора, отделяющие впускные каналы друг от друга и от системы охлаждения, если она предусмотрена конструкцией.
• Прокладка выпускного коллектора, работающая при высокой температуре и защищающая от прорыва отработавших газов.
• Прокладки корпуса термостата, водяного насоса и патрубков, обеспечивающие герметичность системы охлаждения.
• Уплотнения масляного фильтра, масляного насоса и отдельных крышек, через которые масло циркулирует по двигателю.

Какие бывают материалы

Ответ на вопрос, какие бывают прокладки двигателя, зависит от назначения детали. Для прокладки ГБЦ применяют многослойную сталь, металлоэластомерные композиции и другие материалы, рассчитанные на давление в цилиндрах и высокую температуру. Конструкция такой прокладки должна точно соответствовать двигателю по расположению отверстий, диаметру цилиндров и толщине.

Прокладки клапанной крышки и поддона нередко изготавливают из резины, силикона, пробки или комбинированных материалов. Эластичные составы лучше адаптируются к соединениям с небольшими температурными нагрузками и контактируют с маслом без потери формы в пределах предусмотренного срока службы. В отдельных соединениях вместо готовой прокладки производитель допускает формирование уплотнения специальным герметиком, но применять его следует только по заводской инструкции.

Металлические прокладки встречаются в выпускной системе, на фланцах турбокомпрессора и в других нагруженных соединениях. Они устойчивы к нагреву, но чувствительны к состоянию сопрягаемых плоскостей и правильной затяжке крепежа. Повреждение фланца или перекос при сборке способны свести ресурс новой детали к минимуму.

Как выбрать прокладки для ремонта

Подбор начинают с точного определения автомобиля и двигателя. Марки, модели и года выпуска иногда недостаточно, поскольку одна версия автомобиля может комплектоваться несколькими моторами с отличающимися каналами, диаметрами цилиндров и системой навесного оборудования. Надёжнее сверять код двигателя, VIN, оригинальный номер детали и данные профильного каталога.

При ремонте верхней или нижней части двигателя приобретают отдельные уплотнения либо комплект прокладок двигателя. Комплект удобен, когда после разборки требуется заменить несколько прокладок одновременно, например при ремонте ГБЦ. При этом стоит проверить состав комплекта: в него могут входить прокладки впускного и выпускного коллекторов, клапанной крышки и другие элементы, но состав у разных производителей различается. Маслосъёмные колпачки входят только в те наборы, где это прямо указано в комплектации.

Перед покупкой и установкой стоит учесть несколько моментов:

• Сверить каталожный номер и применяемость именно к своему коду двигателя.
• Проверить толщину и маркировку прокладки ГБЦ, если для мотора предусмотрены размерные группы.
• Осмотреть плоскости деталей на следы коробления, коррозии, трещин и глубоких царапин.
• Уточнить, требуется ли замена болтов ГБЦ по регламенту производителя.
• Использовать герметик лишь в местах, прямо указанных в ремонтной документации.

От чего зависит срок службы

Ресурс уплотнений связан с общим состоянием двигателя и культурой обслуживания. Перегрев, низкий уровень антифриза, неисправный термостат, загрязнённый радиатор или отказ вентилятора создают нагрузку на прокладку ГБЦ и способны вызвать деформацию деталей. При перегреве следует прекратить движение в безопасном месте, выключить двигатель и не открывать крышку расширительного бачка на горячем моторе, далее выяснить причину, не пытаясь продолжать движение до сервиса.

Масляные течи тоже не стоит откладывать на неопределённый срок. Небольшое запотевание вокруг клапанной крышки не всегда требует срочного ремонта, однако активная утечка снижает уровень масла, загрязняет двигатель и может повредить резиновые элементы или проводку. При замене прокладки поверхности очищают от старого материала и обезжиривают, а крепёж затягивают с моментом, указанным изготовителем.

Наборы прокладок помогают собрать двигатель после комплексного ремонта, но качество результата определяется не количеством новых деталей. Нужно устранить причину прежней неисправности, оценить состояние сопрягаемых поверхностей и соблюдать технологию сборки. Такой подход снижает риск повторной разборки и помогает двигателю сохранить штатную герметичность.
