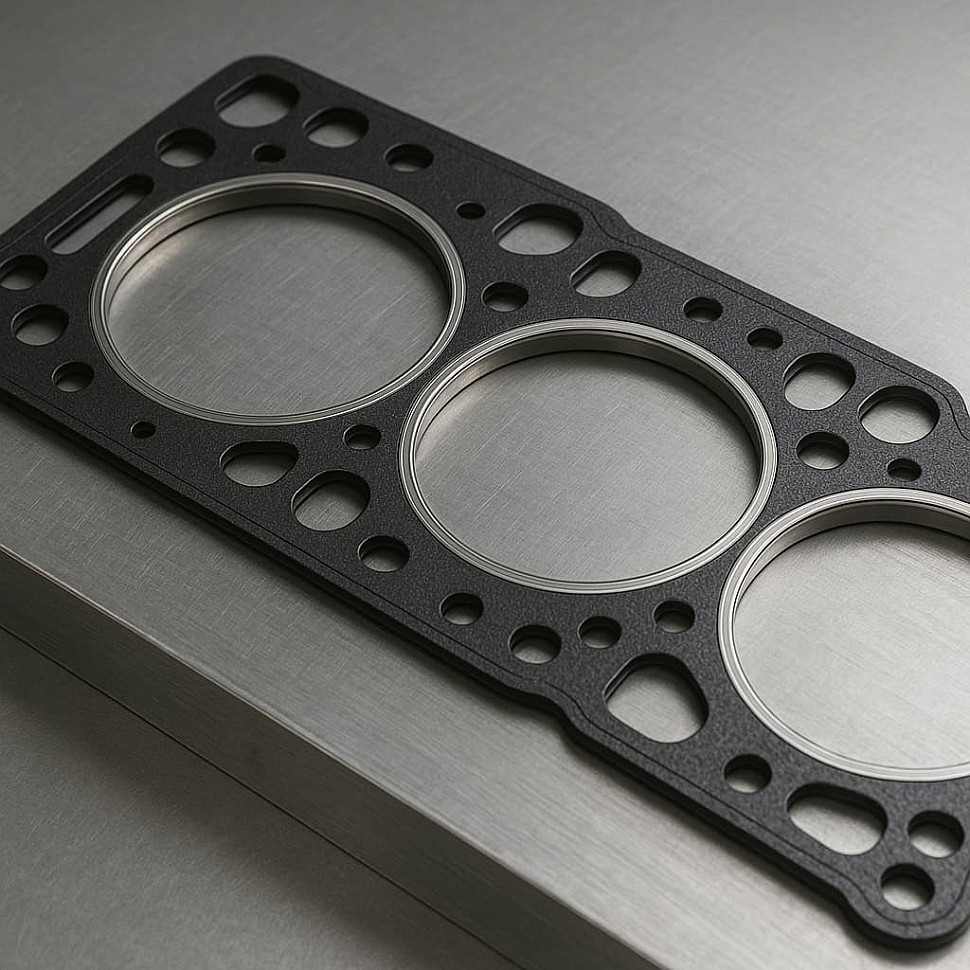

Как выбрать толщину прокладки ГБЦ после шлифовки головки

Ошибиться с толщиной проще, чем кажется, а последствия чувствуются долго. Толщина прокладки определяет рабочий зазор между поршнем и плоскостью головки, локальные температуры по кромке камеры и стабильность прижима после первых нагревов и остываний.

Что меняется после шлифовки

Шлифовка укорачивает «стек» деталей на величину снятого слоя и приближает плоскость головки к поршню. Если оставить прежнюю толщину, рабочий зазор уменьшается, степень сжатия растёт, нагрузка на кромке уплотнения повышается, а риск детонации на бензиновых моторах и локального перегрева на дизелях становится выше. Одновременно смещается положение огневого кольца относительно зеркала цилиндра: при неправильной толщине оно начинает подрезать кромку или выходит из зоны оптимального давления.

Дальше важно оперировать сжатой толщиной — той, которая получается под рабочим прижимом, а не цифрой «в свободном состоянии». Простой ориентир: если прежняя прокладка давала 1,00 мм в сжатом состоянии, а с головки снято 0,15 мм, то целевое значение новой — около 1,15 мм, при условии что выступание поршня относительно плоскости блока не изменилось. На это наслаивается требование к шероховатости Ra/Rz: даже правильно подобранная толщина не удержит давление на грубых плоскостях.

Последствия выбора неверной толщины:

• Слишком тонкая прокладка ведёт к росту степени сжатия, перегреву по кромке, прожогам и ударным нагрузкам на кольца.
• Слишком толстая снижает компрессию, ухудшает наполнение и «размазывает» процесс сгорания — мотор становится вялым и прожорливым.

Как посчитать требуемую толщину без догадок

Надёжная схема опирается на целевой рабочий зазор в верхней мёртвой точке и реальное выступание поршня. Его измеряют щупами на крайних точках каждого цилиндра, отдельно фиксируют величину снятого металла и допуска для конкретного двигателя. По сумме этих величин выбирают ближайший доступный класс по сжатой толщине. После этого проверяют, как изменится степень сжатия: уменьшение объёма камеры приблизительно равно площади цилиндра, умноженной на величину снятого слоя. На больших диаметрах даже 0,10–0,15 мм ощутимо меняют тепловой режим и запас по детонации.

Материал прокладки тоже вносит поправку. Композитные варианты немного «проседают» в первые термоциклы, поэтому для них разумно закладывать небольшой запас по зазору. Многослойные металлические прокладки держат форму стабильнее, но требовательны к Ra/Rz и геометрии. Толщина — часть системы: она должна работать вместе с качеством обработки плоскостей и правильной схемой «момент + угол» по крепежу.

Данные, которые стоит записать перед расчётом и подбором:

• сжатая толщина старой прокладки
• фактический снятый слой при шлифовке
• измеренное выступание поршня по цилиндрам
• целевой рабочий зазор и допустимый диапазон для этого двигателя

Пограничные случаи и типовые ошибки

Частая ошибка — ориентироваться только на «каталожную» толщину, игнорируя шлифовку и фактическое выступание поршня. Вторая — считать по номинальной толщине, а не по сжатой. Третья — не проверить диаметр и высоту огневого кольца: при смещении меняется картина контактного давления и растёт риск прорыва газов. Опасен и обратный перекос, когда «на всякий случай» ставят толще. Слишком большой зазор убирает полезный прижим в зоне над поршнем, ухудшает смесеобразование и снижает термический КПД.

На турбированных двигателях даже небольшой рост степени сжатия чувствительнее по детонационной стойкости, поэтому после шлифовки закладывают более осторожный выбор. На бензине переменного качества эффект выражен сильнее. Если в ходе ремонта переходите с композитной прокладки на многослойную металлическую, заранее проверьте требования к Ra/Rz: формально толщина может подходить, но из-за грубых плоскостей реальный прижим уйдёт. И ещё один практический момент: подбор толщины всегда согласуют с конструкцией огневого кольца и выкладкой каналов масла/охлаждающей жидкости, чтобы исключить частичное перекрытие протока. В складском учёте удобно помечать прокладки ГБЦ по классам «после шлифовки +0,10», «+0,15» и т. п., особенно если обслуживается парк одинаковых моторов.

Практические точки контроля перед установкой

Толщину согласуют с геометрией огневого кольца — диаметр и высота бортика должны строго соответствовать камере. Сверяют все технологические окна: у некоторых модификаций они смещены, и более толстая прокладка с другой выкладкой каналов способна частично перекрыть отверстия. Делают «сухую» примерку и измеряют реальную высоту «стека» с новой прокладкой — это минуты, но они подтверждают расчёт. Крепёж обновляют по регламенту и тянут по схеме «момент + угол», которая соответствует выбранному типу прокладки и материалу головки. Если обслуживается техника в тяжёлом режиме, полезно дополнительно проверить давление в системе охлаждения после сборки и провести контроль на наличие газов в антифризе — это даёт ранний сигнал о потере прижима.

Последовательность выбора толщины перед сборкой

Чтобы связать расчёты с реальной установкой, удобно пройти короткую, но полную последовательность действий.

• Зафиксируйте исходные параметры: сжатая толщина старой прокладки, величина снятого слоя, измеренное выступание поршня по цилиндрам, целевой рабочий зазор.
• Рассчитайте требуемую сжатую толщину с учётом шлифовки, выберите ближайший доступный класс и перепроверьте ожидаемую степень сжатия.
• Убедитесь в соответствии Ra/Rz для выбранного материала, проверьте диаметр и высоту огневого кольца, совпадение окон масла и охлаждающей жидкости.
• Выполните сухую примерку и контроль «стека», подготовьте крепёж под схему «момент + угол», учтите первичную усадку для композитных материалов на первых термоциклах.

Эта последовательность связывает измерения на столе, выбор толщины и фактическую геометрию узла, снижая риск того, что мотор придётся открывать вторично из-за неверной прокладки.
