Как проверить, пробита ли прокладка ГБЦ

Прокладка головки блока цилиндров работает в условиях высокой температуры, давления и постоянных перепадов нагрузки. Пока она сохраняет герметичность, масло, антифриз и газы из цилиндров движутся по своим каналам и не смешиваются между собой. При повреждении граница между этими системами нарушается, а двигатель начинает подавать сигналы, которые лучше не оставлять без внимания.

Прокладка ГБЦ может прогореть после перегрева, деформироваться из-за неровной плоскости головки блока или блока цилиндров, потерять плотность после неверной затяжки болтов. Иногда причина скрыта глубже: в трещине головки, неисправной системе охлаждения или неправильном подборе самой прокладки. Поэтому задача владельца автомобиля состоит не просто в том, чтобы заметить симптомы, а в том, чтобы понять их источник до начала ремонта.

С чего начинается неисправность

Первые признаки не всегда выглядят тревожно. Машина может уверенно заводиться и ехать, но при этом медленно уходить антифриз, расширительный бачок начинает работать под избыточным давлением, а стрелка температуры поднимается выше привычного положения. Такое состояние способно сохраняться некоторое время, однако каждый перегрев увеличивает риск более серьёзных повреждений.

Наиболее заметные признаки пробитой прокладки ГБЦ появляются, когда между цилиндром и каналом охлаждения либо масляной магистралью уже образовался путь для газов, жидкости или масла. Картина зависит от места повреждения: в одном случае мотор перегревается, в другом появляется белый дым, в третьем падает компрессия в соседних цилиндрах.

• Уровень антифриза снижается, хотя видимых подтёков под автомобилем нет
• В расширительном бачке появляются пузырьки при работающем двигателе, а патрубки системы охлаждения быстро становятся слишком твёрдыми
• Из выхлопной трубы идёт плотный белый пар с характерным сладковатым запахом охлаждающей жидкости после полного прогрева мотора
• Масло на щупе или под крышкой маслозаливной горловины приобретает светлый кремовый оттенок и напоминает эмульсию
• Двигатель троит, запускается с трудом, теряет тягу или заметно вибрирует на холостом ходу
• Температура охлаждающей жидкости растёт без очевидной причины, а отопитель салона может начать дуть прохладным воздухом

Один признак ещё не подтверждает повреждение прокладки. Например, эмульсия под крышкой иногда образуется из-за конденсата при коротких зимних поездках, а белый пар в холодную погоду может быть обычной влагой из выхлопной системы. Подозрение становится обоснованным, когда несколько симптомов проявляются одновременно или усиливаются после прогрева и поездки под нагрузкой.

Осмотр без разборки двигателя

Проверка прокладки ГБЦ начинается с холодного двигателя. Откройте капот, осмотрите стыки головки блока с блоком цилиндров, патрубки, радиатор, помпу и расширительный бачок. Следы антифриза нередко выглядят как белёсый, розовый, зелёный или синий налёт — всё зависит от состава жидкости. Наружная течь сама по себе не доказывает пробой, однако помогает исключить более простые причины снижения уровня антифриза.

Затем проверьте масло. Достаньте щуп до запуска двигателя и оцените его цвет, консистенцию, уровень. Светлая пена и заметное увеличение уровня могут говорить о попадании охлаждающей жидкости в картер. При этом нужно учитывать конструкцию мотора и характер эксплуатации: небольшая светлая плёнка только под крышкой в холодный сезон не равна серьёзной неисправности, если масло на щупе остаётся чистым, а антифриз не уходит.

После запуска понаблюдайте за расширительным бачком. Крышку можно открывать лишь на полностью остывшем моторе, поскольку горячая система находится под давлением и способна выбросить кипящий антифриз. На холодном двигателе запустите мотор, следите за поверхностью жидкости и плавно увеличьте обороты. Единичные движения жидкости допустимы, а непрерывный поток пузырьков, особенно с первых минут работы, требует дальнейшей диагностики.

• Проверяйте уровень антифриза утром, когда двигатель полностью остыл, и отмечайте изменения в течение нескольких поездок
• Осматривайте масло на щупе, а не ограничивайтесь крышкой маслозаливной горловины
• Сравнивайте поведение автомобиля до и после прогрева: проблемы с герметичностью ярче проявляются при росте давления в цилиндрах и системе охлаждения
• Не открывайте крышку расширительного бачка на горячем моторе и не доливайте холодную жидкость в перегретый двигатель
• Фиксируйте, когда появляется дым, перегрев или троение: после ночной стоянки, в пробке, на трассе, при разгоне или после включения печки

Если нужно понять, как проверить пробита ли прокладка ГБЦ без догадок, стоит оценивать именно сочетание признаков. Уход антифриза, пузырьки в бачке и перегрев складываются в гораздо более убедительную картину, чем каждый из этих сигналов по отдельности.

Диагностика в сервисе

Домашний осмотр помогает вовремя заметить проблему, но окончательный вывод лучше делать после измерений. Один из самых точных методов — тест на присутствие выхлопных газов в системе охлаждения. Специальный прибор с химическим индикатором устанавливают на горловину расширительного бачка или радиатора, после чего через реагент пропускают газы из системы. Изменение цвета жидкости показывает, что продукты сгорания попадают в антифриз.

Следующий этап — измерение компрессии или проведение пневмотеста цилиндров. При пневмотесте в цилиндр подают сжатый воздух в положении, соответствующем закрытым клапанам. Механик слушает, где он выходит: шипение в расширительном бачке указывает на связь цилиндра с системой охлаждения, шум во впуске или выпуске говорит о клапанах, а выход воздуха через маслозаливную горловину может быть связан с поршневой группой.

Дополнить картину способен тест системы охлаждения под давлением. Насос создаёт штатное давление без запуска мотора, после чего специалист ищет наружные утечки и наблюдает, удерживает ли система давление. Если внешних следов нет, а давление падает, охлаждающая жидкость может уходить во внутренние полости двигателя. Иногда для уточнения причины требуется эндоскопия цилиндров: подозрительно чистый поршень или следы попадания антифриза после стоянки становятся дополнительным подтверждением.

• Тест на CO₂ в антифризе выявляет прорыв газов из камеры сгорания
• Пневмотест помогает определить цилиндр, через который нарушена герметичность
• Замер компрессии показывает разницу между цилиндрами, хотя сам по себе не всегда выявляет небольшой пробой
• Опрессовка системы охлаждения позволяет обнаружить утечки и потерю давления
• Эндоскопия помогает увидеть следы охлаждающей жидкости внутри цилиндров без снятия головки

Такая последовательность позволяет отделить повреждение прокладки от похожих неисправностей. Симптомы могут вызывать трещины в головке блока, дефект теплообменника, негерметичность радиатора, неисправность крышки бачка, пробитый блок или проблемы с термостатом. Чем точнее определена причина, тем меньше вероятность повторного ремонта после замены деталей.

Почему нельзя затягивать ремонт

При пробое между цилиндром и каналом охлаждения выхлопные газы повышают давление в системе. Антифриз начинает вытесняться через крышку бачка, слабые соединения или предохранительный клапан, а его объём постепенно уменьшается. Дальше двигатель перегревается, головка блока может повести, и первоначальная замена прокладки превращается в ремонт с шлифовкой плоскости, проверкой на трещины и заменой сопутствующих компонентов.

Если охлаждающая жидкость проникает в масло, страдают вкладыши коленчатого вала, распредвалы, турбокомпрессор при его наличии и другие узлы, которым нужна стабильная масляная плёнка. При попадании антифриза в цилиндр после стоянки существует риск гидроудара: жидкость не сжимается, поэтому при запуске поршень способен повредить шатун или другие элементы двигателя.

Продолжать движение можно лишь в крайнем случае и на минимальное расстояние до диагностики, если температура двигателя остаётся в норме. Когда стрелка температуры уходит в красную зону, появляется густой белый дым, резко падает уровень антифриза или мотор работает с выраженными пропусками, безопаснее остановиться, заглушить двигатель и вызвать эвакуатор. Попытка «дотянуть своим ходом» нередко обходится заметно дороже.

Что учитывать при замене

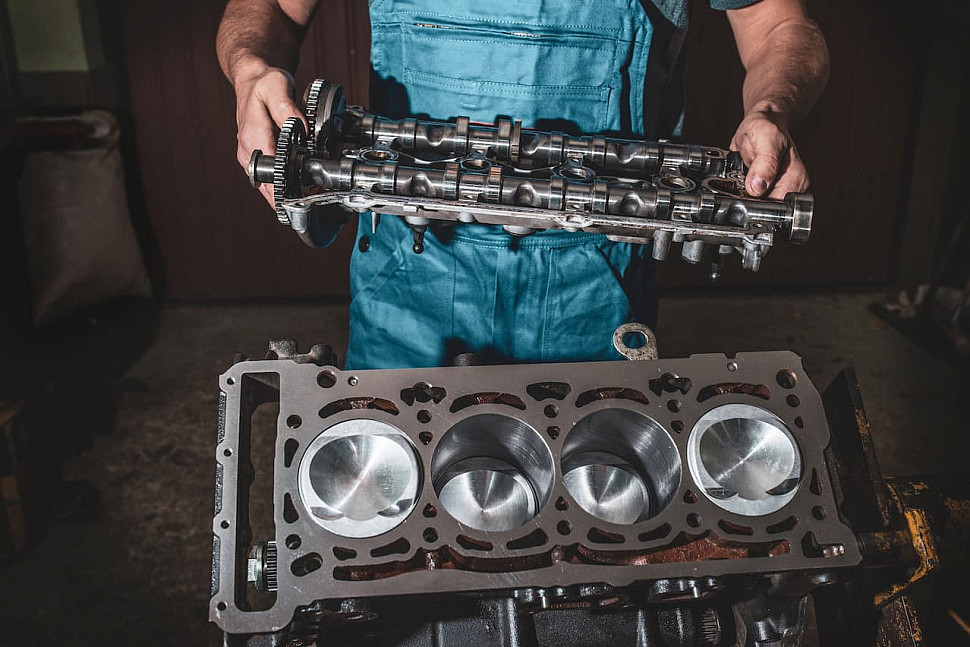

После подтверждения неисправности нельзя ограничиваться установкой новой прокладки. Головку блока снимают, очищают поверхности от старого материала и проверяют плоскость линейкой и измерительным инструментом. При перегреве головку нередко шлифуют, затем контролируют её состояние на трещины и при необходимости проверяют герметичность клапанов.

Для конкретного двигателя подбирают прокладку подходящей толщины, диаметра отверстий, расположения каналов и типа конструкции. На некоторых дизельных моторах толщина связана с выступанием поршней, поэтому установка детали «похожего размера» может нарушить расчётную степень сжатия. Перед заказом стоит сверить VIN автомобиля, код двигателя, каталожный номер прежней детали и параметры, указанные производителем.

При подготовке ремонта может понадобиться набор прокладок ГБЦ, если одновременно меняют уплотнения впускного и выпускного коллектора, клапанной крышки, масляных каналов и других соединений, которые разбираются при снятии головки. Такой подход избавляет от повторного демонтажа из-за старого уплотнения, потерявшего эластичность после нагрева.

Болты головки блока во многих двигателях относятся к растяжимым и рассчитаны на однократное применение. Их затягивают строго по схеме производителя, с заданным моментом и последующими доворотами на угол. Поверхности должны быть чистыми, резьбовые отверстия — без масла и антифриза, а система охлаждения после сборки требует промывки, заполнения подходящей жидкостью и удаления воздушных пробок.

Повреждённая прокладка ГБЦ редко возникает без причины. После ремонта стоит проверить термостат, вентилятор охлаждения, радиатор, помпу, крышку расширительного бачка и состояние каналов охлаждения. Если устранить сам пробой, но оставить источник перегрева, новая прокладка окажется в тех же тяжёлых условиях.
