Из каких материалов производят прокладки ГБЦ и каковы их свойства

Современные прокладки головки блока цилиндров изготавливают из многослойной стали, безасбестовых композитов, терморасширенного графита и меди. Выбор определенного состава напрямую определяет герметичность стыка между блоком и головкой, устойчивость к температурным перепадам и ресурс силового агрегата.

Многослойная сталь и металл

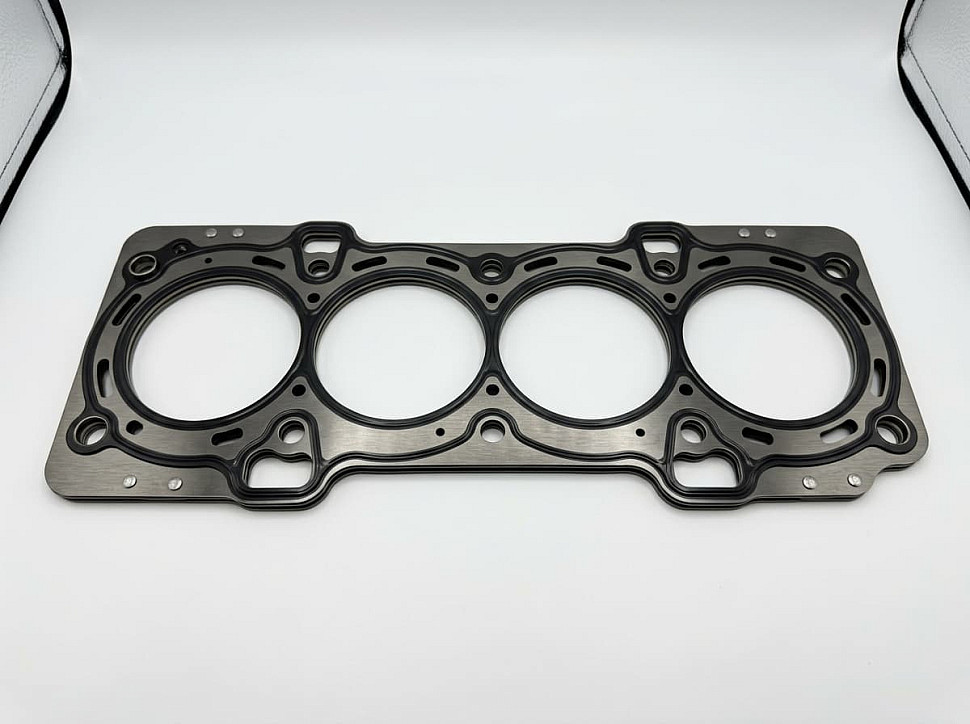

В современном двигателестроении наивысшие показатели надежности демонстрирует прокладка гбц металлическая. Конструктивно она состоит из нескольких тонких листов пружинной или нержавеющей стали, соединенных точечной сваркой или заклепками. Наружные слои покрывают эластомерным полимером либо термостойким силиконовым герметиком, который заполняет микронеровности сопрягаемых плоскостей.

Металлические многослойные изделия превосходно справляются с экстремальным давлением в камерах сгорания турбированных и дизельных моторов. Они не дают усадки в процессе эксплуатации, благодаря чему отпадает необходимость в повторной протяжке болтов после сборки.

Их ключевые особенности:

• Стойкость к температурным перегрузкам свыше 250 градусов Цельсия
• Высокая механическая прочность при пиковых нагрузках в цилиндрах
• Минимальное изменение толщины под продолжительным усилием затяжки
• Наличие герметизирующих эластомерных полос вдоль каналов охлаждения

Безасбестовые композитные материалы

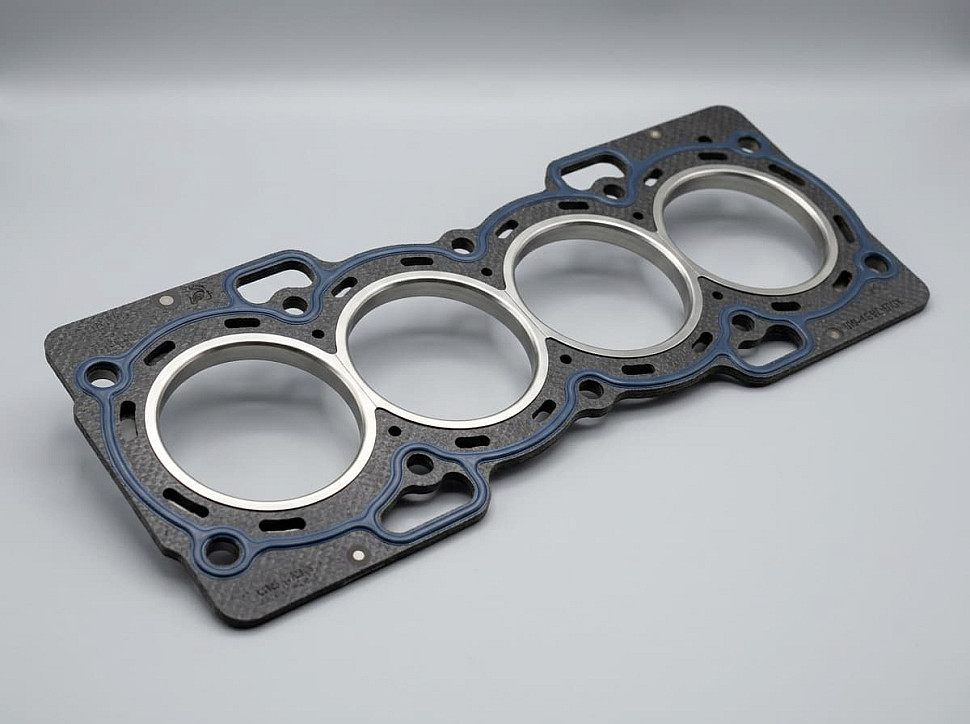

Композитные безасбестовые решения создают на базе перфорированного металлического каркаса, покрытого с обеих сторон термостойким синтетическим полотном. В основу такого волокна входят арамидные нити, минеральные наполнители и высококачественный синтетический каучук. По краям отверстий для цилиндров устанавливают металлические окантовки из стали или латуни, принимающие на себя прямой контакт с раскаленными газами.

Главное достоинство композита заключается в его повышенной эластичности и способности компенсировать геометрические погрешности привалочных поверхностей. Это свойство особенно ценно при ремонте моторов со стажем, где чугунный блок или алюминиевая головка имеют незначительные искривления либо следы коррозии.

Помимо этого, также выделяют следующие особеннсоти:

• Отличная адаптация к микрорельефу и шероховатостям деталей
• Равномерное распределение прижимного давления по периметру
• Устойчивость синтетического связующего к моторному маслу и антифризу

Графитовые и медные модификации

Терморасширенный графит на металлической сетке представляет собой альтернативу классическим композитам. Графитовый слой выдерживает экстремальный нагрев, сохраняет эластичность в любых условиях и не прикипает к металлу при разборке узла.

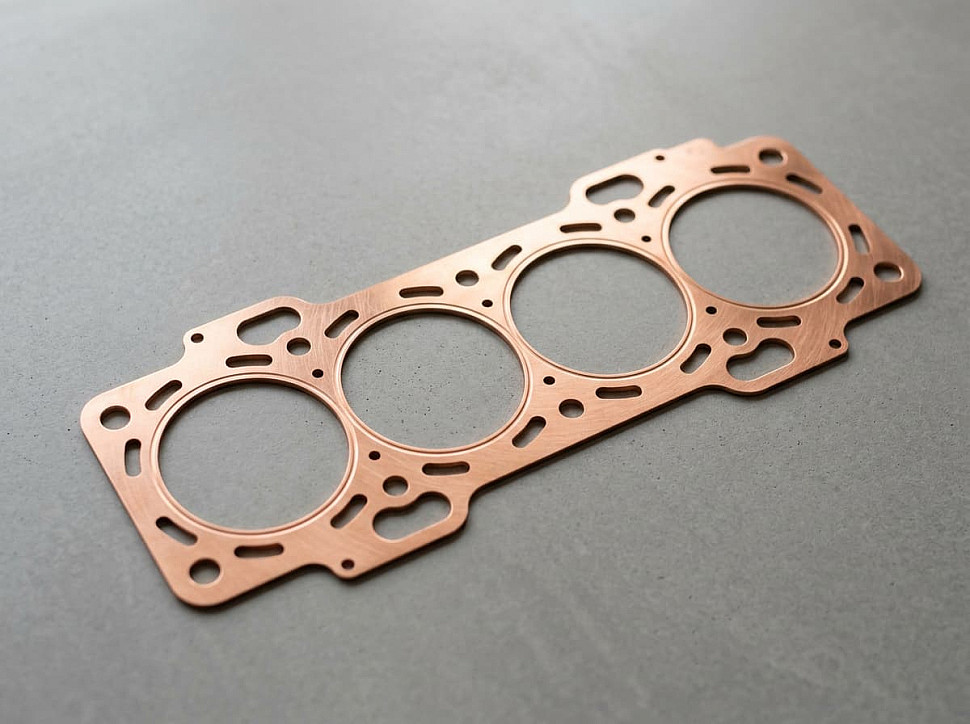

Листовая медь находит применение преимущественно в форсированных спортивных агрегатах. Медь обладает непревзойденной теплопроводностью, помогая отводить избыточное тепло от кромок цилиндров, однако требует тщательной механической шлифовки соединяемых плоскостей и периодического контроля крепежа.

Рассматривая современные виды прокладок гбц, производители выбирают состав под конкретные конструктивные требования мотора.

Критерии выбора материала

Чтобы безошибочно определить подходящий материал прокладки гбц под конкретный ремонт, оценивают исходные параметры двигателя и условия сборки. Процесс подбора состоит из трех последовательных шагов:

1. Проверка заводских допусков. В моторы, изначально рассчитанные на металлопакет, устанавливают исключительно многослойную сталь, чтобы не нарушить расчетную степень сжатия.
2. Оценка качества привалочной плоскости. Для металлической прокладки требуется идеальная зеркальная чистота обработки, а при наличии микрошероховатостей после стандартной фрезеровки предпочтение отдают безасбестовому композиту.
3. Учет условий эксплуатации. Для турбированных или форсированных моторов с высоким давлением газов выбирают сталь либо медь, тогда как для стандартных атмосферных двигателей достаточен ресурс эластичного композита.

После того как тип материала определен, проверяют качество изготовления самого изделия. При внешнем осмотре готовой детали оценивают следующие технические критерии:

• Соответствие заводской толщине для сохранения расчетного объема камеры сгорания.
• Наличие нанесенного антипригарного и герметизирующего покрытия.
• Качество окантовки отверстий под цилиндры и масляные каналы.
• Точная геометрия отверстий под крепежные болты и направляющие.

Качественные прокладки ГБЦ обеспечивают стабильную работу охлаждающего контура и системы смазки на протяжении сотен тысяч километров пробега. Точный подбор состава детали исключает смешивание рабочих жидкостей и продлевает жизнь мотору.
