Что означает толщина прокладки ГБЦ и почему она важна

Две прокладки ГБЦ могут выглядеть одинаково, но по-разному влиять на работу двигателя. Даже небольшая разница в толщине меняет расстояние между головкой и блоком, а вместе с ним — объём камеры сгорания и зазоры внутри цилиндра. Поэтому совпадение формы и отверстий ещё не означает, что детали взаимозаменяемы.

При замене прокладки задача состоит в том, чтобы сохранить предусмотренную производителем геометрию двигателя. После обработки головки или блока она может измениться, и прежнее исполнение уже не всегда подходит. Чтобы выбрать нужную деталь, следует понимать, какой размер указан в каталоге, от чего он зависит и какие данные потребуются после ремонта.

Что означает указанная толщина

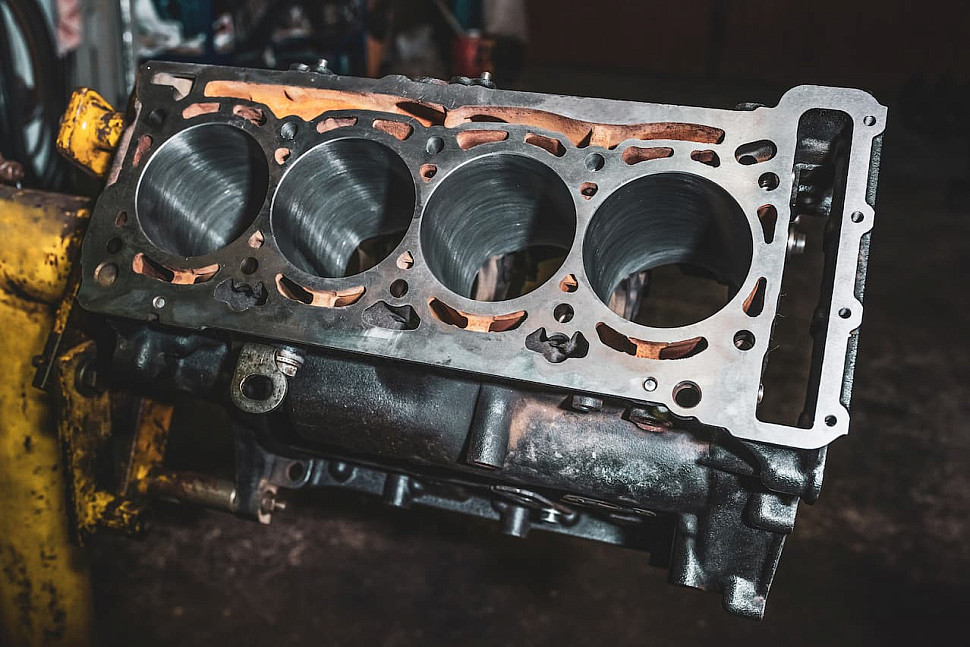

Прокладка ГБЦ герметизирует соединение головки с блоком, отделяя камеры сгорания от масляных каналов и каналов охлаждения. При этом она занимает определённое пространство между деталями. Для работы двигателя имеет значение её толщина в обжатом состоянии, то есть после установки головки и затяжки крепежа по установленной процедуре.

Замер новой прокладки штангенциркулем не заменяет данные производителя. Результат зависит от конструкции детали и места измерения: выступающие уплотняющие элементы могут влиять на показания. Поэтому при подборе используют толщину, указанную в технической документации, и уточняют, относится ли она к обжатому состоянию.

Например, если у одной прокладки в карточке товара указано 1,30 мм, а у другой — 1,40 мм, сравнивать эти значения можно только при одинаковом способе их определения. Покупателю не нужно самостоятельно рассчитывать, насколько деталь сожмётся при установке. Достаточно проверить её характеристики по каталогу производителя и соответствие конкретному двигателю.

На что влияет разница

Толщина прокладки ГБЦ участвует в формировании объёма пространства над поршнем, когда он находится в верхней мёртвой точке. При прочих равных более тонкая прокладка уменьшает этот объём и повышает степень сжатия, а более толстая увеличивает его и снижает степень сжатия. Насколько заметным окажется изменение, зависит от конструкции двигателя.

Степень сжатия не следует путать с компрессией. Первая описывает соотношение объёмов внутри цилиндра, а вторая — давление, которое измеряют при прокручивании двигателя. Поэтому установка другой прокладки сама по себе не устраняет причины низкой компрессии, например негерметичность клапанов или износ цилиндропоршневой группы.

При отклонении от предусмотренной толщины меняются несколько связанных параметров:

• Степень сжатия и условия сгорания топлива
• Расстояние между поршнем и головкой в верхней мёртвой точке
• Геометрические зазоры, которые необходимо проверить по требованиям конкретного двигателя

Слишком тонкая прокладка может уменьшить зазоры ниже допустимых значений. Если при этом степень сжатия бензинового двигателя становится чрезмерной, возрастает риск детонации и повышенных нагрузок на детали. Более толстая прокладка тоже не является универсальным решением: она изменяет расчётную геометрию вместо того, чтобы автоматически улучшать работу мотора.

Толщину нельзя считать показателем прочности. Надёжность уплотнения зависит от конструкции прокладки, состояния поверхностей и правильного прижима. Поэтому выбирать вариант «с запасом» по толщине так же необоснованно, как ставить более тонкую деталь ради предполагаемой прибавки мощности.

Как подобрать нужное исполнение

Подбор прокладки ГБЦ начинается с точного кода двигателя. Одинаковые модель автомобиля и рабочий объём не гарантируют, что моторы имеют одинаковую конструкцию и используют одну прокладку. Каталог должен подтверждать применимость конкретного артикула, а при наличии нескольких вариантов потребуется выяснить, по какому параметру их выбирают.

У ряда дизельных двигателей толщина зависит от выступания поршней над плоскостью блока. Этот размер измеряют индикатором при положении поршня в верхней мёртвой точке, соблюдая предусмотренную производителем процедуру. Затем результаты сопоставляют с таблицей, в которой диапазонам выступания соответствуют определённые исполнения прокладки.

Перед заказом подготовьте следующие сведения:

• Точный код двигателя и данные автомобиля для проверки по каталогу
• Номер снятой прокладки, если он читается, а также её маркировку и фотографии
• Информацию об обработке головки и блока, включая величину снятого материала
• Результаты измерения выступания поршней, если по ним определяется толщина
• Требуемый артикул или исполнение, подтверждённое сервисом по ремонтной документации

Отверстия и насечки на выступающем крае прокладки могут обозначать её толщину. Расшифровывать их нужно по данным для конкретного двигателя и производителя детали. Универсального правила, по которому определённое количество отверстий всегда означает один и тот же размер, нет.

Старая прокладка помогает определить исходное исполнение, но не заменяет проверку после ремонта. Если геометрия двигателя не менялась, её маркировку можно использовать вместе с каталогом. После обработки деталей ответ на вопрос, какая толщина прокладки ГБЦ нужна, должен опираться на новые размеры и требования к сборке.

Когда требуется ремонтная прокладка

При обработке привалочной поверхности головки её высота уменьшается. Если камера сгорания расположена в головке, снятие материала может уменьшить её объём и повысить степень сжатия. Для отдельных двигателей выпускают прокладки увеличенной ремонтной толщины, которые позволяют компенсировать предусмотренную обработку.

Ремонтная прокладка ГБЦ применяется только там, где такое решение допускается для конкретного мотора. Сам факт шлифовки ещё не означает, что нужно покупать более толстую деталь. Сначала проверяют допустимость обработки, оставшуюся высоту головки, величину снятого материала и наличие подходящего ремонтного исполнения.

У дизеля, для которого толщина выбирается по выступанию поршней, обработка плоскости блока требует повторной проверки этого размера. Поршни могут оказаться выше относительно новой поверхности, поэтому копировать маркировку снятой прокладки без измерений нельзя.

Если сервис обрабатывал головку или блок, попросите сообщить величину снятого материала и требуемое исполнение прокладки. Формулировки «немного шлифовали» для точного выбора недостаточно. При этом увеличенная толщина не позволяет восстановить любую изношенную или повреждённую деталь: ограничения на ремонт сохраняются.

Что проверить перед установкой

Прокладки двигателя подбирают под конкретные соединения, поэтому подходящая толщина сама по себе не подтверждает совместимость. Для прокладки ГБЦ также должны соответствовать диаметр отверстий под цилиндры, расположение каналов и конструкция уплотнения. Внешне похожая деталь от другой модификации двигателя может оказаться непригодной.

Перед сборкой проверяют и состояние самого соединения. Более толстая прокладка не исправляет деформацию головки или блока, а дополнительный герметик не заменяет подготовку поверхностей. Наносить его следует только тогда, когда это прямо предусмотрено инструкцией к конкретной детали.

Перед установкой убедитесь, что выполнены основные условия:

• Артикул, исполнение и толщина прокладки соответствуют двигателю и результатам ремонта
• Плоскостность и качество обработки поверхностей отвечают требованиям производителя

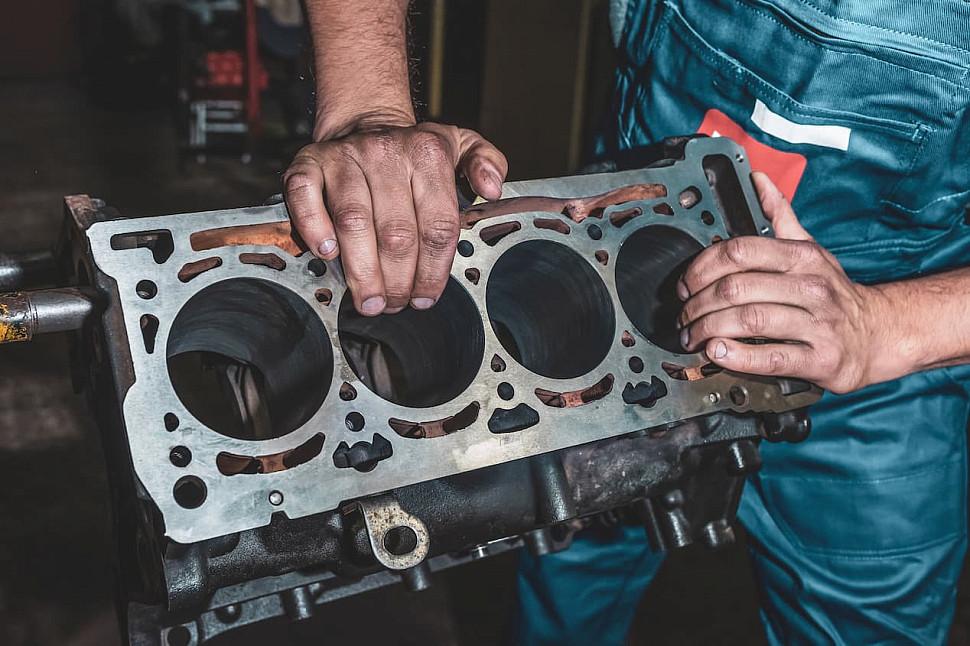

• Прокладка установлена нужной стороной, а предусмотренные отверстия совпадают
• Крепёж и резьбовые отверстия подготовлены, болты заменены там, где требуется их замена
• Для затяжки используются установленная последовательность, момент и углы доворота

Не пытайтесь регулировать толщину усилием затяжки болтов. Прокладка рассчитана на определённую процедуру монтажа, и отклонение от неё нарушает условия прижима. Нужный размер выбирают до сборки, а не получают дополнительной затяжкой.

Если в каталоге предложено несколько вариантов, перед покупкой нужно установить причину различий. Для одного двигателя выбор определяется выступанием поршней, для другого — предусмотренным ремонтным исполнением. Подтверждённый артикул, результаты измерений и сведения о выполненной обработке позволяют заказать подходящую прокладку без догадок.
